巴德富产品与服务：环氧树脂与固化剂当量比对涂料性能的影响

环氧树脂的固化是通过环氧基团与固化剂的活泼氢发生开环加成反应，形成三维交联网络，这个网络结构是否完整性决定了该涂层的物理和化学性能。环氧树脂与固化剂的当量比是环氧涂料配方设计的核心，它直接决定了交联网络结构的完整性，从而系统性影响涂料的最终性能。其本质是控制环氧基（来自树脂） 与活性氢（来自固化剂） 的化学反应摩尔比例。以下将从化学本质、性能影响规律和实际应用三个层面进行详细阐述。

01 化学本质当量比决定了什么？

当量比 (r) = 固化剂活泼氢当量数 / 环氧树脂环氧基当量数。r=1（理论当量比/化学计量比），其活性氢与环氧基恰好完全反应，理论上可形成交联密度最高、结构最规整、最致密的网络，是性能最优的理论点。如果r≠1，任何偏离都会导致网络结构的改变，进而引起涂料性能的定向变化；但同时也会给我们带来配方设计的灵活性，根据其性能做一些优化和取舍。

02 性能变化的根源与微观解释

2.1、当 r < 1（固化剂不足）：微观结构，环氧基团过剩，固化剂分子被“过度消耗”，导致交联点不足，网络稀疏，存在大量未反应的线性环氧树脂链段。其性能后果就是涂膜软、强度低、耐溶剂和化学品能力差（介质易渗透溶胀）、Tg低。未反应的环氧基在后期可能缓慢反应或水解，影响长期稳定性。

2.2、当 r = 1（理论最佳）：微观结构，形成理论上最致密、最均匀的“理想网络”。性能后果，获得最高的交联密度、硬度、强度、Tg、耐磨性和最佳耐化学性。但此时涂膜可能偏脆，内应力较大，对温差或基材形变的适应性稍差。

2.3、当 r > 1（固化剂过量）：微观结构，固化剂分子过量，每个环氧基都能反应，但过量的固化剂分子（特别是低分子量胺）像“内增塑剂”一样存在于网络中，终止了部分链增长，实际交联密度下降。性能后果，柔韧性、抗冲击性提高，硬度、Tg、耐化学性下降。过量的胺可能迁移至表面，导致涂膜发粘、耐污染性差、易“起霜”。

03 实际应用中的调整策略与考量

在实际配方设计中，几乎不会机械地追求绝对的 r=1，而是根据最终用途、施工条件、树脂/固化剂类型进行优化。以下我将针对产品性能目标调整作如下归纳：

3.1、地坪、重防腐涂料，水性环氧系列、追求最高耐性，采用 r ≈ 0.95 - 1.0，甚至略低，以确保环氧基充分反应。

3.2、弹性涂料、防水涂料、低温涂料，需要良好柔韧性，采用 r ≈ 1.05 - 1.2，或选用柔性固化剂/增韧剂。

3.3、胶粘剂、灌封料，需平衡内聚强度与韧性，常采用 r ≈ 1.0 - 1.1。

3.4、考虑固化条件：

3.4.1、低温/潮湿环境固化：反应不完全，可略提高固化剂用量（r>1） 以补偿。

3.4.2、高温或后固化：反应更彻底，可更接近 r=1。

3.5、考虑施工工艺：

3.5.1、厚涂、无溶剂体系：防止放热峰过高，可略降低固化剂用量（r<1）。

3.5.2、高湿度环境：防止胺与CO？反应泛白，可略降低固化剂的用量（r < 1），如果是聚酰胺类可以“先熟化”操作。

3.6、使用“当量”而非“重量”计算：必须使用环氧值和胺值/活泼氢当量进行精确计算，而非简单重量比。

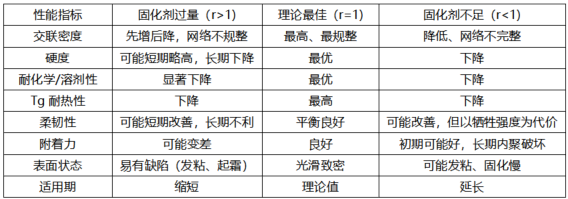

04 对涂料关键性能总结表

05 总结

5.1、当量比是性能的“调节阀”：通过精确控制r值，可在硬度、韧性、耐性这个“不可能三角”中，为特定应用找到最佳平衡点。

5.2、追求“最佳”而非“理论”：实际最佳比例通常通过系统的性能测试曲线（如不同r值下的硬度、Tg、耐溶剂性测试） 来确定，它可能位于r=1附近的一个小范围内。

5.3、综合优化：调整当量比是核心手段，但常与选择不同结构的树脂/固化剂、添加增韧剂/增塑剂、改性固化剂等手段协同使用，以获得最理想的综合性能。

总之，一个优秀的环氧涂料配方，是其化学比例、材料选择和工艺条件精密调校的结果，而当量比正是这个调校过程中最基础、最关键的一环。
